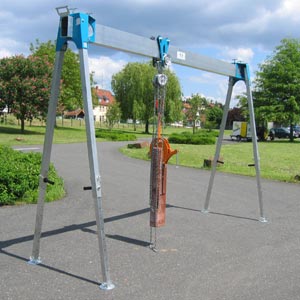

Aluminium Portalkran AK 1500

TYP AK 1500
zusammenklappbar, mit Laufkatze LK 1500,
höhenverstellbar mit Hilfe von Steckbolzen.

Technische Daten:

Gewicht: 157 kg
Einhängepunkt min. - max. in mm: 1730 - 2980
Gesamthöhe min. - max. in mm: 2175 - 3425
Verstellbereich Trägerstütze in mm: 850 - Rastermaß 50
Verstellbereich Verstellfuß in mm: 400 - Rastermaß 40
Gesamtverstellbereich in mm: 1250
Gesamtbreite Kran max. in mm: 5277
Abstand zwischen den Seitengestellen
#unten max. in mm: 4607
Seitengestellbreite in mm: 1736
Alu-Träger: teil- bzw. steckbarer Einzelträger
Trägerprofil in mm: 220x60 - mit zusätzlich verstärkten Wandungen
Gesamtlänge des Trägers in mm: 5164
Nutzbare Trägerlänge in mm: 4579
Trägerteilung in mm: 3000 / 2000

Beide Stücke sind als Einzelträger einsetzbar
Folgende Kombinationen sind möglich:
1. Trägerlänge in mm: 5000
2. Trägerlänge in mm: 3000
3. Trägerlänge in mm: 2000
Trägeraufnahme 1: Hülse 82x82 mit Anschlagpuffer
Trägeraufnahme 2: Hülse 82x82 mit Anschlagpuffer
Bockstrebenprofil in mm: 80x60
Trägerstützenprofil in mm: 61x61
Trägerstützenlänge 1 / 2 in mm: 1745 / 1495
inkl. feststellbarer Laufkatze: mittlere Bandlänge
Laufkatze: Bolzen mit Querloch-Bohrung und Klappstecker
* der Durchmesser des Aufhängebolzens (38 mm)
ist auf die Traglast des Alu-Portalkrans abgestimmt
* Nach dem Durchschieben des Aufhängebolzens muss
die Sicherungsklappe in der Bolzennut eingerastet sein.
inkl. integriertem Horizontalversteller mit Anschlagpuffer

Der SCHILLING - Alu-Portalkran ist für den Materialtransport und die Personensicherung geprüft sowie zugelassen und kann als Anschlageinrichtung nach DIN EN 795 genutzt werden.
